分電盤から考える工場の安心｜仕組み・種類・工事の進め方まで

工場の設備管理に携わっていると、分電盤のことがふと気になる瞬間があるかもしれません。
「そろそろ分電盤の交換の時期かも」

「異音がしていた気がする」
そう思っても、日々の業務に追われ、後回しにしてしまうことはないでしょうか。

分電盤は、工場内の電気を各所に届ける“大動脈”のような存在です。
普段は意識することが少ないけれど、もしトラブルが起きれば、ラインの停止や停電、そして現場全体の混乱にもつながりかねません。
けれど、必要以上に不安になることはありません。
今のうちに、現場に合った対策を静かに整えておくことができれば、大きな安心へとつながっていきます。

この記事では、分電盤の基本的な構造や種類から、どんなサインが出たら注意すべきか、
工場を止めずに安全対策を進める方法、工事にかかる費用や補助金の活用までを、電気の専門知識がなくてもわかるように丁寧に整理しています。

読み進めるうちに、「今のうちに、何を知っておけばいいのか」
「どんな選択肢があるのか」が自然と見えてくるはずです。
知識が整えば、慌てずに、必要なときに冷静に動ける自分に気づくことができます。
そしてきっと、現場を止めないために、今できる備えの一歩を、自分の判断で踏み出せるようになっているはずです。

安心は、与えられるものではなく、自ら選び取っていくもの。
その準備を始めるきっかけとして、この記事がそっと寄り添えたら嬉しく思います。

この記事の監修者

株式会社　林田電気工業

林田竜一

代表取締役

詳しいプロフィール

1級電気工事施工管理技士

行橋市で電気工事会社を経営しています。お客様ひとりひとりに丁寧に対応し、電気でつなぐ明るい未来をスローガンに地域に貢献できるように努めています。

半世紀の歴史！
福岡県行橋市の電気会社
林田電気工業

電気に関するお悩みは
お気軽にご相談ください

専任のスタッフがお客様のご不明な点にお答えいたします。お困りでしたらお電話またはお問い合わせフォームからお気軽にお問い合わせください。

0930-23-7611

受付：月〜金 10:00〜17:00 土日祝日 定休日

施工実績

お問い合わせ

工場の分電盤って何？役割と仕組みをやさしく解説

工場の中で日々使われている電気。
その流れを整理し、安全に設備へ届けているのが「分電盤」です。
分電盤が何をしているのか、どこにあるのか、普段意識することは少ないかもしれません。

ここでは、分電盤がどんな役割を持ち、どこに設置されているのか、どんな部品でできているのかを、やさしい言葉で解説します。

あわせて、よく聞く「高圧」と「低圧」の違い、分電盤と似ている「変電設備」とのつながりも、混同しないように整理します。

「うちの工場では、どの分電盤がどの設備を管理しているのか」
「もし不具合が出たら、どこを見ればいいのか」

日々の点検や、トラブルへの早めの対応も分電盤を知っていることで可能となります。
まずは、分電盤の“基本のき”を一緒に押さえていきましょう。

自分の工場にある分電盤の基本的な仕組みや設置場所、注意すべきポイントを知り、工場での電気の活用をよりよくするきっかけにしていただけたら嬉しいです。

分電盤とは何か｜工場の中でどんな働きをしている？

工場で使われている「分電盤」は、電気を安全に各設備へ届けるための重要な装置です。
分電盤は工場の稼働を支える「電気の分かれ道」として、大切な役割を担っています。
分電盤でトラブルが起きれば、工場全体の停止や事故にもつながる可能性があるため、基本的な仕組みを知っておくことが大切です。

分電盤には、以下のような機能があります。

まず、電気を分ける機能についてです。
分電盤は、電力会社から届いた電気を、工場内のさまざまな設備へと適切に振り分けます。
これにより、各装置が必要な電力だけを受け取れるようになり、無駄なく安全に動かせます。

次に、安全のための機能です。
電気が流れすぎたときは「過負荷」といって火災や事故の原因になりますが、分電盤に内蔵されたブレーカーが自動的に電気を止めてくれます。

また、電気が本来のルート以外に流れてしまう「漏電」も感知し、危険を未然に防ぎます。

さらに、分電盤には「必要な場所だけ電気を止める」機能があります。
点検や修理を行うとき、工場全体の電源を落とすことなく、対象の設備だけを止められるのです。

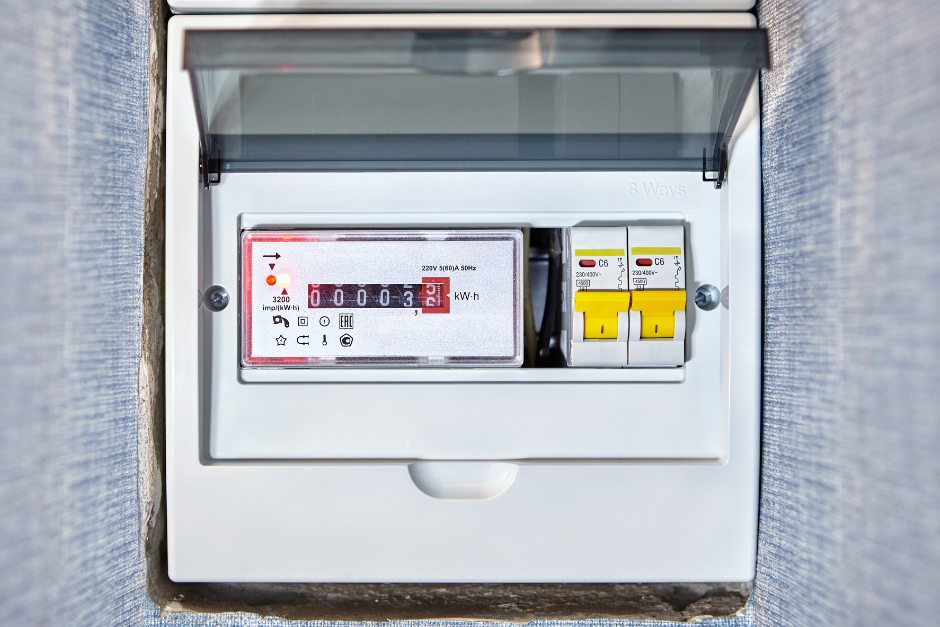

そして、電力の使用量を計る装置もついているため、設備ごとの消費電力を把握するのにも役立ちます。

これにより、省エネやコスト管理もしやすくなります。

分電盤を正しく理解することは、現場の安全を守り、トラブルに強い工場づくりにつながります。

分電盤の設置場所と構成を理解しよう

分電盤がどこにあり、どんな部品でできているのか。

知っているだけで、トラブル時の初期対応や点検の精度は大きく変わります。


分電盤は工場の「電気の分かれ道」として重要な働きをしていますが、その構造や設置場所を具体的に把握できている方は少ないかもしれません。

工場では、建物に電気が入ってくる地点にメインの分電盤があり、そこから各エリアや装置ごとにサブ分電盤が配置されているのが一般的です。
設備の近くや、点検・操作がしやすい場所に設置されることが多く、ブレーカーの操作性や安全性も考慮して配置されています。

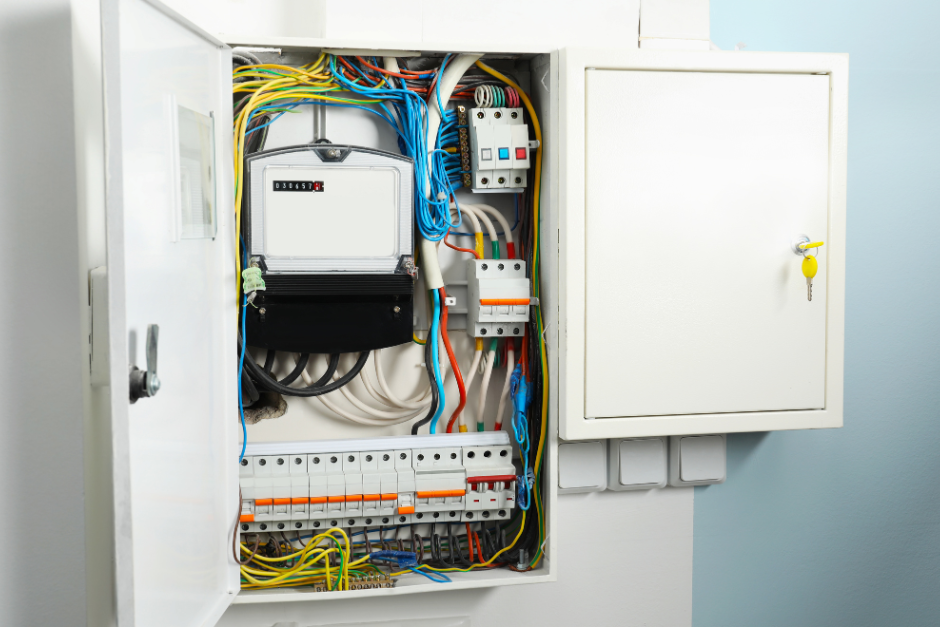

分電盤の構成を簡単にまとめると以下のようになります。

主幹ブレーカーは、建物全体の電気を一括で止める役割を持ちます。
一方、分岐ブレーカーは機械ごとの回路を制御し、必要なときだけ部分的に電源を切ることができます。

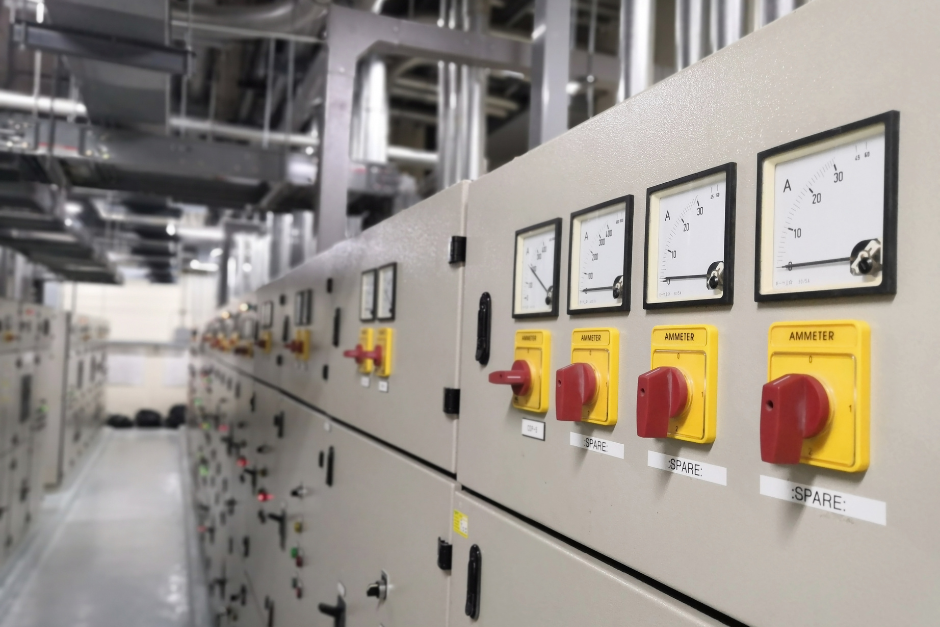

電圧計や電流計で異常を早期に察知することもでき、トラブルの予防につながります。
また、端子台は電線をすっきりまとめ、安全に接続するための重要なパーツです。

「どこにあるのか」「何が入っているのか」を知っておくことは、日々の点検や万が一の対応を確実にする第一歩です。


まずは、自分の現場の分電盤に目を向けてみましょう。

高圧・低圧分電盤の違いとは？受変電設備との関係も紹介

「高圧」や「低圧」という言葉はよく聞くけれど、実際にはどれくらいの電圧を指すのか、はっきりわからないという方も多いのではないでしょうか。
さらに、受変電設備と分電盤の違いについても、名前が似ていて混同しやすいのが実情です。

工場で使われる高圧分電盤と低圧分電盤の違いをざっくりと整理し、それぞれがどんな設備に使われているのかを比較しながら解説します。
また、受変電設備から分電盤を経て電気が設備に届くまでの流れと、それぞれの役割の違いもあわせて確認できます。

仕組みを正しく理解しておくことで、日常点検や設備更新の際にも「どこを見るべきか」「誰に相談すべきか」が判断しやすくなります。


まずは、自分の工場の電気の流れをシンプルに整理してみましょう。

高圧と低圧の違いをざっくり解説｜使い分けの基本

高圧と低圧の違いは、工場における分電盤の選定や点検の際に欠かせない基本知識です。
高圧と低圧の明確な違いと使い分けの基準について、表とあわせてわかりやすく整理します。

高圧分電盤は、電力会社から直接高電圧（約6600V）を受電し、変圧して大型設備に電気を供給するための装置です。
主に工場内の成型機や溶接機、コンプレッサーといった電力消費の大きな設備に使われます。


高圧設備は、月1回以上の点検が法令で義務づけられているため、保守管理体制が特に重要になります。

低圧分電盤は、日常的な電源（100〜200V）を取り扱うもので、照明や小型ファン、コンセント類などへの供給に使われます。
点検頻度については明確な法令規定はありませんが、事業所ごとに保安規程で定めた頻度に従うことが義務となります。

どちらの分電盤を使っているかを正しく把握しておくことは、トラブル防止や点検・更新時の対応に直結します。
まずは設備ごとの電圧区分を確認し、自社の管理体制が適切かどうかを見直すところから始めてみましょう。

▶︎参考｜電気事業法（昭和三十九年法律第百七十号）

受変電設備と分電盤のつながりとは？工場での位置づけ

工場に電気が届くまでの仕組みを理解しておくと、点検やトラブル時に落ち着いて対応しやすくなります。
どちらも電気設備ですが、働きはまったく異なります。

以下に、電気の流れと設備の役割をまとめた表を示します。

まず、工場には電力会社から高圧の電気（例：6600V）が送られてきます。

最初に受け取るのが「受電設備」で、一般的にはキュービクルと呼ばれる箱型の設備が使われています。

受電した高圧の電気は、そのままでは使えないため、「変圧器（トランス）」で100〜200Vの低圧に変換されます。

この低圧になった電気が「分電盤」に送られ、そこから各装置へと安全に分配されていきます。

受変電設備は、いわば「電気の入り口」、分電盤は「電気の出口」です。


それぞれの設備の違いを理解しておくことで、保守の範囲やトラブル時の相談先も判断しやすくなります。

まずは、自分の工場にあるキュービクルや分電盤がどこにあるかを確認してみましょう。


電気の流れを可視化することで、管理への理解もぐっと深まります。

分電盤と変電設備の混同に注意！誤解されやすいポイント

工場や施設で電気設備を管理していると、「変電設備」と「分電盤」という似たような言葉を耳にすることがあります。
実はこの2つは大きく役割が異なります。


違いを理解することで、設備の更新や点検時に判断をしやすく、より良い工場の電気環境を整えるきっかけにすることができます。

まずは、両者の基本的な違いを以下の表で整理してみましょう。

変電設備は、電力会社から受けた高圧の電気を、工場で使いやすい100〜200Vの低圧に変換する設備です。

いわば「電気の入り口」で、建物の外や電気室などに設置されることが多く、キュービクル（箱型装置）にまとめられている場合もあります。

一方、分電盤はその変圧された電気を、照明や機械ごとに安全に分けて届ける装置です。
現場の近くに設置され、各設備に適切な電源を配る「電気の出口」として働きます。

この2つを混同してしまうと、例えば点検時に「どの設備に依頼すべきか」が曖昧になったり、保守の手配先を間違える可能性があります。

それぞれの役割をきちんと理解しておくことで、現場の判断力が高まり、設備トラブルのリスクを下げることにもつながります。

工場で使われる分電盤の種類と特徴をやさしく整理

分電盤にはいくつかの種類があり、それぞれに役割と使いどころがあります。

「この設備にはどれが適しているのか」

「もっと安全で管理しやすい設置方法はないのか」

分電盤の種類や特徴をおさえることで、より効率的で効果的な工場の電力活用を目指す一助とすることができます。

ここでは、主に工場で使われる分電盤の種類を、「主幹分電盤」「動力分電盤」「分岐分電盤」の3つに分けて整理しました。

それぞれの役割や向いている機器、設置上の注意点をお伝えします。

設置場所に合わせたパネル型・キャビネット型・屋外型といった形状の違いや、湿気・粉塵が多い環境での選び方、安全基準まで、実際の現場に即した視点で解説していきます。

分電盤の種類や特性を把握することで将来的なトラブル予防やコストの最適化にもつながります。


「うちの工場にはこのタイプが合いそう」

「この設置方法なら点検しやすい」と、実際の選定や改善につながる具体的な視点がきっと見つかるきっかけになりますように。

工場で使われる3つの分電盤｜主幹・動力・分岐の使い分け方

分電盤にはいくつかの種類があり、工場では役割に応じて「主幹分電盤」「動力分電盤」「分岐分電盤」が使い分けられています。
それぞれがどこで使われていて、何をしているのかまで明確にイメージできる人は少ないかもしれません。

ここでは、工場全体の電気を最初に受け取って制御する主幹分電盤。

モーターや成型機といった動力設備に電力を供給する動力分電盤。

そして照明やコンセントなどの小さな電力系統をきめ細かく管理する分岐分電盤について、役割や設置場所を整理しながら解説します。

どの分電盤がどんな役割を果たし、どんな基準で配置されているのかを知っておくことで、トラブル時の初動対応や設備を見直す際の判断にもつながります。


どこで電気が分かれ、どの系統がどの設備につながっているのか。

その構造が見えるようになれば、日常の点検や安全管理の精度もぐっと高まるはずです。

工場の主幹分電盤の役割とは？

主幹分電盤は、工場の電気設備の中でも最も上流にあたる存在です。
外部（電力会社や受変電設備）から供給される電力を最初に受け取ります。

そこから各装置やエリアに電気を分けていく「電気の入口」ともいえる重要な装置です。

主幹分電盤には、工場全体の電源を一括で制御できる主幹ブレーカーが組み込まれています。

以下のように、主幹分電盤には複数の役割があります。

たとえば、工場で異常な電流が流れた場合、主幹ブレーカーがそれを検知して自動的に電気を遮断します。
これにより、感電や火災といった重大事故を未然に防ぐことができます。


また、メンテナンスや定期点検の際には、主幹分電盤から一括で電源を切れるため、安全性の確保にも役立ちます。

設置場所としては、工場の電力を受ける最上流にあたる受変電設備のすぐそばに設置されることが一般的です。


さらに、非常時に操作がしやすいよう、分かりやすい位置と操作盤の構成が求められます。主幹分電盤は、工場の電気を守る「第一防衛ライン」として機能します。

工場の動力分電盤の選び方

動力分電盤は、モーターや成型機、コンプレッサーといった動力機器に電力を供給するための分電盤です。
特に三相200Vの電源を使う設備が多い工場では、動力分電盤の選び方が稼働の安定性に直結します。


設備ごとに電源回路を分けて制御することで、トラブル発生時の影響範囲を最小限に抑えることができます。

動力分電盤の主な選定ポイントは以下のとおりです。

たとえば、複数のモーターを同時に起動するラインでは、起動時の電流（突入電流）が大きくなるため、十分な遮断容量を持つブレーカーの選定が重要になります。


また、設備の故障が他のラインに波及しないよう、機械ごとに独立した回路で制御できるようにしておくことが望まれます。

さらに、動力分電盤は日常的に稼働する設備と直結しているため、ホコリや湿気への対策も必要です。


分電盤本体が密閉構造になっているものや、IP等級（防塵・防水性能）が高い製品を選ぶことで、故障リスクを減らすことができます。動力分電盤を適切に選ぶことで、設備トラブル時のリスクを最小限に抑え、工場全体の安全性と生産効率を高めることができます。

工場の分岐分電盤の設置法と工夫

分岐分電盤は、照明やコンセントといった比較的小さな電力を使う設備を管理するための分電盤です。
工場内では、フロアやゾーン単位で使われることが多く、作業環境やエリアごとのニーズに合わせて細かく電気を分けて使えるように設置されます。
安全性や保守性を高めるためにも、設置時の工夫が欠かせません。

以下に、分岐分電盤の設置で押さえておきたい基本ポイントを整理しました。

例えば、製造エリアと休憩エリアで照明のスイッチが別になっていれば、使用状況に応じた節電もしやすくなります。
また、各ブレーカーにラベルを貼って「どの設備につながっているか」を明記しておくことで、万一の異常時にもすぐに対応できます。
最近では、分岐ごとの電力使用量をモニタリングできるタイプもあり、エネルギー管理にも役立ちます。分岐分電盤は、一見すると小規模な設備に思われがちですが、日常的に多くの人が触れる「身近な電気の出口」です。
だからこそ、設置の工夫一つで作業効率や安全性が大きく変わります。

工場の設置場所で選ぶ分電盤｜パネル型・キャビネット型・屋外型の違い

分電盤を選ぶときは、「どこに設置するか」によって形状や性能の選び方が大きく変わります。
誤った選定は、湿気・粉塵・熱などから設備を守れず、思わぬ故障や安全上のリスクにつながることもあります。


設置環境に合った分電盤を選ぶことは、工場全体の安定稼働を支える大切な一歩です。

以下に、主な分電盤の種類と設置場所の目安をまとめました。

たとえば、食品加工工場のように清潔さが求められる場所では、壁埋め込みタイプのパネル型が多く使われています。


一方で、鉄粉や木くずなどが舞いやすい加工エリアでは、防塵性に優れたキャビネット型が安心です。
屋外に設置する場合は、雨・風・紫外線などにも耐えられる屋外型が不可欠です。耐候性に優れた塗装や素材を選ぶことで、長期間の使用にも安心して対応できます。

分電盤は中の構造も大切ですが、まずは「設置する場所」に合っていることが最優先です。
 その場所の環境や使用条件に合ったものを選ぶことで、メンテナンス性や安全性、耐久性が大きく変わります。

工場の設置環境に合った分電盤と安全基準を知ろう

分電盤は、どこにどう設置するかによって選び方も注意点も変わってきます。
とくに工場では、湿気・粉塵・直射日光など、設備にとって過酷な環境が揃っています。
そうした条件の中で、機器を長く安全に使うには、それに合った分電盤を選ぶことが大切です。

ここでは、屋外設置時に求められる防水・防塵性能（IP等級）や、湿気対策に有効な密閉構造・換気機能、さらに最新の安全基準（JISやアーク検知機能）までをやさしく整理しています。
普段あまり意識しない部分にも、大きな差が出るポイントがあることに気づけるはずです。

現場の環境に合わせた分電盤選びができれば、故障のリスクを減らすだけでなく、保守作業もぐっと効率的になります。


「どれを選べば安心か」がわかれば、設備選定の判断にも自信がもてるようになるでしょう。

工場の分電盤の屋外設置の注意点

屋外に分電盤を設置する場合、屋内とは異なる環境リスクを考慮する必要があります。
雨、風、粉塵、そして直射日光といった外的要因にさらされるため、分電盤本体の構造や素材の選定がとても重要になります。
工場の分電盤選定の際には、設置場所の環境とIP等級（防塵・防水性能）を必ず確認しましょう。

以下は、屋外設置で注意すべき主要ポイントをまとめた表です。

IP等級は、数字が高いほど防塵・防水性能に優れます。
たとえばIP54以上であれば、粉塵の侵入をある程度防ぎ、あらゆる方向からの飛沫にも耐える設計です。


工場の外壁付近などに設置する場合には、最低でもこのレベルを基準にしましょう。

また、直射日光が長時間当たる場所では、内部温度の上昇により機器寿命が縮むことがあります。
遮光フードや筐体内部に断熱材を用いた仕様を選ぶことで、温度管理に配慮できます。


雨水がたまらないよう、傾斜屋根や排水構造の有無も見逃せません。

さらに、潮風の影響を受けやすい沿岸部や化学工場などでは、錆びにくいステンレス製の分電盤や、防錆処理された塗装品の使用が安心です。


こうした対策を講じることで、設備トラブルの予防や長寿命化につながります。
設置環境に合った分電盤を正しく選び、安全で安定した稼働を支えましょう。

湿気・粉塵対策に適した工場の分電盤とは？

工場内には湿気や粉塵の多い環境が少なくありません。
こうした環境で使用する分電盤には、特別な仕様や機能が求められます。
誤った選定をすると、結露やホコリによって内部に水分や異物が入り込み、漏電やショートといった重大なトラブルに発展する可能性があります。


ここでは、湿気・粉塵対策として有効な分電盤の特徴を紹介します。

湿気対策としては、まず筐体全体が密閉構造になっているかが重要です。
外部の湿気が入りにくい設計になっていれば、内部結露のリスクが下がります。


さらに、内部にヒーターを設置することで、温度差による結露を防ぐ効果が高まります。
冬場の早朝や梅雨時など、温湿度が急変する時期には特に効果的です。

一方、粉塵対策には換気フィルター付きの吸排気構造が有効です。


分電盤の内部が高温になると、換気ファンで冷却を行うことがありますが、その際に粉塵が入り込まないよう、フィルターで防ぐ仕組みです。


また、フィルターは定期的に交換できるタイプを選ぶと、メンテナンスも簡単になります。

さらに、安全性を高めるには、温度センサーや警報機能を備えたモデルを選ぶのもおすすめです。
異常な湿度や温度の変化をいち早く察知し、トラブルを未然に防ぐことができます。

工場の環境に合った分電盤を選ぶことは、トラブルを減らし、安心して稼働を続けるための基本です。


導入時には設置場所の空気の流れや温湿度の傾向を把握し、仕様書と照らし合わせながら慎重に選定するようにしましょう。

工場の分電盤の安全基準とは？

工場の分電盤は、電気を安全に配るだけでなく、災害や事故のリスクから設備と人を守るための「最後の砦」でもあります。安全に使い続けるためには、いくつかの重要な基準を満たしている必要があります。中でも注目すべきは、「耐震性能」「接地処理（アース）」「絶縁性能」の3つです。

耐震性能については、工場の分電盤も震度6強レベルに耐えられる設計が推奨されています。免震ゴムの使用やアンカーボルトによる固定など、設置段階での対策が重要です。

特に重量のある屋内型キャビネットや屋外盤では、基礎との確実な固定が求められます。

接地処理（アース）*は、感電や漏電事故を防ぐための基本中の基本です。

工場の分電盤では「D種接地工事」が行われます。これは、接地抵抗を100Ω以下に抑えることが法律で定められているものです。

接地抵抗とは、電気が漏れたときにどれだけスムーズに地面へ逃げられるかを示す指標で、この値が大きいと電流が流れにくくなり、感電のリスクが高まります。定期的に専用の機器で測定し、基準を満たしているか確認する必要があります。

絶縁性能については、消防庁の技術基準で「0.2MΩ以上」がひとつの目安とされています。分電盤内部に湿気や粉塵がたまると絶縁性能が低下することがあるため、設置環境に応じた換気対策や密閉構造の選定が大切です。ただし、この数値はJIS規格に明記されているわけではなく、機器メーカーの仕様や設置条件によっても異なるため、あくまで実務的な基準として捉えるとよいでしょう。

これらの基準を守ることで、分電盤は長期間にわたり安全に機能し、工場の安定操業を支えてくれます。導入や点検の際は、見た目や価格だけでなく、こうした「見えない安全」にもぜひ注目してください。

▶︎参考｜経済産業省 電気設備技術基準の解釈

▶︎参考｜消防庁 危険物施設震災対策ガイドライン

工場の分電盤の交換サインとは？工事が必要なタイミングを見極める

分電盤の劣化は、いきなりの故障ではなく、少しずつ進行します。
見た目や音、においといった「小さな異変」が、実は大きな故障のサインになっていることもあります。


外装が変色していたり、表面が熱を持っていたり、「ジジッ」「パチパチ」といった音がする場合は注意が必要です。

たとえば、ブレーカーが頻繁に落ちる現象が起きていたら、内部の配線や接点が劣化している可能性があります。


また、トラッキング現象（ホコリがたまって炭化し、火花が出る現象）は、気づかないうちに火災を引き起こすことも。
触ってみて熱を感じるようなときや、焦げたような臭いがする場合には、すぐに専門業者の点検を依頼するのが安心です。

こうした初期サインを見逃さず、早めに対応しておくことで、設備全体の安全性と安定稼働を守ることができます。


大きなトラブルを未然に防ぐためにも、「おかしいかも」と感じたら一度立ち止まり、点検のタイミングを見直してみましょう。

劣化のサインを見逃さない｜工場の分電盤に出る兆候とは？

分電盤の劣化は、見た目の変化や異音・においなど、身近なサインから確認できます。
異常を放置していると、漏電や火災、突発的な停電など深刻なトラブルに発展することもあるため、早めの気づきと対応が大切です。

以下は、工場の現場でよく見られる代表的な劣化の兆候です。

たとえば、分電盤の外装に焦げ跡が見られる場合、内部でトラッキング現象（ホコリが湿気で固まり絶縁体が炭化する現象）が進んでいるおそれがあります。
これは、火花や熱を発生させ、火災の引き金になる可能性があります。

また、ブレーカーが短期間に何度も落ちる場合は、内部の部品劣化や配線不良が進行しているサインと考えられます。
異音や異臭は、目に見えない不具合を教えてくれる重要な手がかりです。

こうした異常がひとつでも見つかった場合は、清掃や点検の実施を検討しましょう。
特に設置から10年以上経過している場合は、定期的な点検と合わせて、更新のタイミングを見極める視点も必要です。
分電盤は工場全体の安全と稼働を支える重要な設備だからこそ、劣化のサインを見逃さず、早めの対応を心がけましょう。

工場の分電盤の点検で“注意”と指摘されたら？対応すべき判断の目安

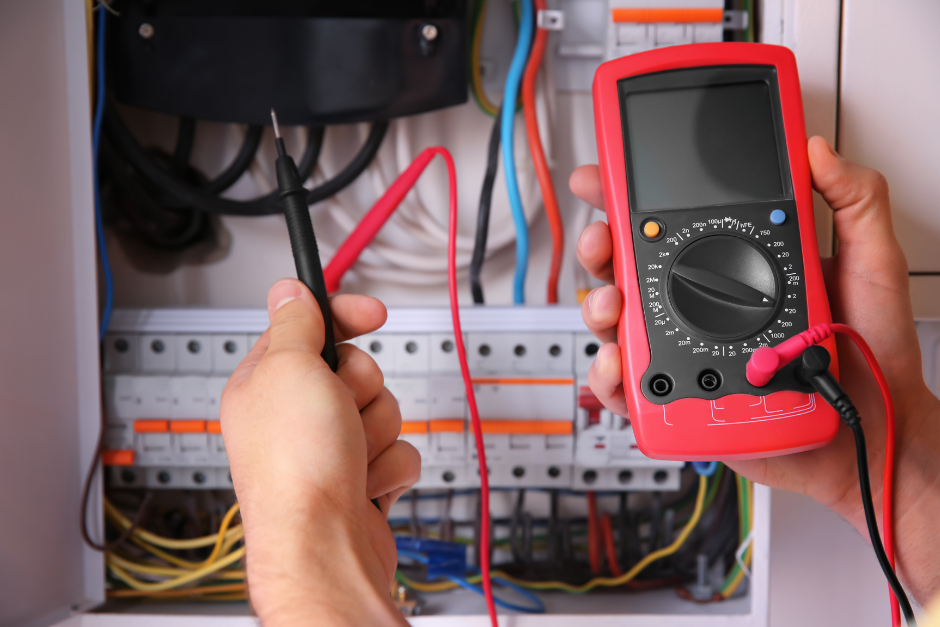

分電盤の点検では、外から見ただけではわからない内部の劣化や異常が見つかることがあります。
点検結果に「注意」や「要是正」と記載された場合、それがどの程度深刻かを見極め、適切に対応することが安全維持のカギになります。


ここでは、よくある指摘例とその対応の目安をまとめます。

たとえば、絶縁抵抗とは電気が絶縁物を通って漏れないかを示す指標で、0.2MΩを下回ると漏電リスクが高くなります。
また、接続部の緩みや変色は発熱の原因となり、トラッキング現象（絶縁材料の炭化）を引き起こすこともあります。

軽微な異常なら部品の清掃や締め直しで済むこともありますが、同じ指摘が繰り返されている場合や、異常が複数箇所に及ぶ場合は、分電盤全体の交換を視野に入れることが必要です。


点検結果を正しく読み取り、段階的に対応することが、突発的な故障や停電を防ぐ第一歩になります。

設置から20年以上なら要注意｜工場の分電盤の寿命と確認方法

分電盤は、設置してからずっと問題がなくても、年数の経過とともに確実に劣化していきます。
特に20年を超えてくると、絶縁性能の低下や部品の老朽化が進み、故障や火災リスクが高まるとされています。


事故を未然に防ぐには、寿命を意識した定期的な見直しが欠かせません。

まずは、以下の表で分電盤の耐用年数や点検ポイントを確認してみましょう。

たとえば、粉塵が多い現場では、端子や回路に汚れが蓄積して熱を持ちやすくなります。
湿気が多い場所では絶縁抵抗の低下が早く進むため、一般的な耐用年数よりも短くなる傾向があります。


こうした環境下では、15年を過ぎたあたりから点検頻度を増やすのが安全です。

また、交換を視野に入れる際は、過去の点検記録や不具合履歴も有効な判断材料になります。
20年を超えた分電盤は、たとえ表面上に問題が見えなくても、内部の経年劣化が進んでいる可能性があります。


事前に更新計画を立てておけば、補助金制度の活用や工事スケジュールの調整もスムーズに進みます。

安全で安定した操業のためには、「まだ使える」よりも「そろそろ替える」視点が大切です。


現場の安心を守るために、ぜひ今一度、分電盤の設置年と状態をチェックしてみてください。

工場分電盤の工事と費用をやさしく解説｜止めずに整える方法も紹介

分電盤の交換や更新は、安全性や安定稼働のために欠かせない工事です。

費用がどのくらいかかるのか、工事中に工場を止めずに進められるのか、不安を感じる方も多いはずです。

工場の規模や使用する電力量に応じて、分電盤の仕様や価格は大きく変わります。

小規模なら50万円前後、大規模では数百万円かかる場合もあります。

見積もりでは、分電盤本体の性能だけでなく、工事費や仮設設備の有無、夜間施工の追加費用などもチェックすべきポイントです。また、稼働を止めずに工事を進めたい場合は、仮設受電の活用や夜間・休日施工といった選択肢も現実的です。

さらに、環境省や経済産業省などの補助金制度を活用することで、コスト負担を大きく減らすことも可能です。

ここでは、そうした不安をひとつずつ解消できるよう、分電盤工事の進め方や費用の目安、補助金活用のヒントをまとめています。

申請には工事前の手続きが必要なので、早めの準備が重要です。この記事を読みながら、無理のない工事計画と費用設計のヒントをつかんでいただければ幸いです。

工場の分電盤工事の費用相場は？見積もりで見るべきポイント

工場の分電盤工事を検討するとき、まず気になるのは「いくらかかるのか？」という費用の目安です。
初めて担当する方にとっては、見積書に書かれた専門用語や工事項目を見ても、どこに注目すべきか分かりにくいものです。


予算オーバーを防ぐためには、設備の規模や設置環境による価格差、そして見積書のチェックポイントをあらかじめ把握しておくことが大切です。

ここでは、小規模から大規模までの分電盤工事の費用感や、見積もりで確認すべき項目をわかりやすく整理しています。
判断の軸を持つことで、過剰な設備提案や不要な費用の見落としを防ぐことにもつながります。

まずは基本を押さえておきましょう。

分電盤のタイプと工場の規模ごとの費用感とは

分電盤の工事費用は、工場の規模や設備の仕様によって大きく変わります。
まずは、おおよその違いを以下の表で見てみましょう。

たとえば、小規模な工場で使用される分電盤は、電力量や分岐の数が少なく、屋内に設置されることが多いため、比較的シンプルな構成になります。

費用も必要最低限に抑えやすく、設置工事も短期間で完了するケースが多いです。

一方、中規模の工場では、回路数や使用電力が増え、防塵・防水性能が求められる環境もあります。


このような仕様を満たすため、設計や施工の内容が複雑になり、コストにもある程度の幅が生まれます。

さらに、大規模な工場になると、電力の使用量に加え、屋外設置や分電盤の遠隔監視といった高度な機能が加わります。


このクラスの分電盤では、耐震・耐候性なども重視され、導入費用は全体として高めになります。

最近では、「スマート分電盤」と呼ばれる、電力使用の見える化や省エネ管理が可能な製品も登場しています。


こうした機能を追加すると、初期費用は上がりますが、長期的には管理コスト削減にもつながります。

選定の際は、現在の設備状況や今後の生産計画も踏まえて、過不足のない構成を見極めることが大切です。


見積もり時には、仕様や工事範囲が明記されているかを必ず確認しましょう。

工場の分電盤工事の見積書のチェックポイント｜確認すべき3つの項目

分電盤の更新や新設を検討する際、工事費用だけで見積書を判断するのは危険です。
実際に何にどれだけ費用がかかっているか、環境条件に合った仕様か、そして工事後の対応まで含めて、細かく確認することがトラブル回避につながります。

 以下の表は、特に注意したい3つのチェックポイントをまとめたものです。

「内訳の明確性」は、費用だけでなく工事内容の信頼性を判断する鍵になります。
とくに仮設費（仮設電源や臨時施工の費用）は見落としがちですが、工場を止めずに工事を行う際に必須となる場合があります。

また、「環境対応の仕様」では、設置場所の条件に合わせたIP等級（防塵・防水性能）を確認することが大切です。


たとえば、粉塵の舞いやすい製造環境では、IP55以上の防塵防水性能が推奨されます。
材質については、腐食しやすい場所であれば、ステンレス製などの耐食性に配慮された仕様が望ましい場合もあります。

さらに「保守契約の有無」も重要です。
分電盤は設置後も定期的な点検が必要です。
保守契約の内容（点検頻度、対応時間など）を確認することで、突発的なトラブルにも備えられます。

見積書は、工事の“内容”と“信頼性”を読み解くための大切な資料です。


不明点は施工業者に確認し、納得できるまで説明を求めるようにしましょう。

工場を稼働しながら分電盤を整える｜3つの現実的手段

工場の分電盤を交換したいけれど、操業を止められない……そんな現場の声は少なくありません。
工場を稼働させたままでも分電盤の工事を進める方法はいくつか存在します。
ここでは、現場で実践されている代表的な対応策を、準備や安全面のポイントとともにご紹介します。

たとえば「仮設受電」を使えば、別系統の電源から一時的に電力を供給しながら本工事が可能になります。

他にも、夜間や休日など操業時間外を利用した工事も一般的です。
いずれの方法も、照明や騒音、安全動線などの事前準備が不可欠です。

どの方法が自社にとって現実的かを判断するには、工事業者との早めの打ち合わせが重要です。


「止めずに整える」選択肢を持っておくことで、業務への影響を最小限に抑えつつ、安全でスムーズな設備更新を目指せます。

仮設受電を使った工場の分電盤工事の進め方と準備のポイント

工場の稼働を止めずに分電盤工事を行う方法として、「仮設受電方式」が注目されています。これは、通常の電源とは別に仮設の受電設備を設け、電源を確保しながら分電盤の更新を進める手法です。ラインを止めたくない製造現場にとって、現実的で柔軟な手段といえるでしょう。

仮設受電工事の基本工程は、以下のとおりです。

たとえば、仮設受電による運用では、電力会社への申請が必要となる場合があります。また、負荷測定の結果に基づいて、仮設設備の仕様や配置も個別に設計されるのが一般的です。

回路切替の際には、停電時間を最小限に抑えるため、段取りと連携が極めて重要です。

また、工事中は現場における安全性の確保も欠かせません。

直接的な法令義務はありませんが、多くの現場では、作業監視員の配置や仮囲い、動線の整理などが行われています。

これにより、設備稼働を維持しながらの安全な作業環境が保たれます。

仮設受電は一時的なコストがかかるものの、工場全体の停止リスクを避けるという点で、大きな価値があります。

導入を検討する際は、信頼できる業者と協議し、工程ごとの対応や費用の透明性を確認しておくと安心です。

工場の分電盤工事の夜間・休日の施工事例に学ぶ安全管理と配慮点

工場を止めずに分電盤の交換工事を進めたいとき、有効な選択肢のひとつが夜間・休日施工です。

とくに飲食店や24時間稼働の工場などでは、日中の稼働を維持しながら、設備の更新や安全性確保を両立させる方法として活用されています。

夜間工事では、作業員の安全を守るため、500ルクス以上の明るさを確保できる照明の設置が求められます。

あわせて、作業エリアを明確に区切る仮囲いや、工場内の人の動線を整理する工夫も欠かせません。安全確保ができていないと、事故やトラブルのリスクが高まります。

また、騒音や振動が近隣住民や夜勤中の従業員に影響しないようにすることも重要です。とくに都市部や住宅地に近い工場では、施工時間の調整や防音シートの設置など、事前の対策が不可欠です。

夜間施工には追加費用がかかることもありますが、操業停止を回避できるという大きなメリットがあります。

事前に安全対策と環境配慮のポイントを押さえることで、スムーズかつ安全な夜間・休日工事が可能になります。

工場の事情に合った最適な施工タイミングを選ぶ判断材料として、ぜひ参考にしてください。

工場の分電盤工事に使える補助金と減税制度の活用法

補助金や減税制度をうまく活用することで、分電盤の更新工事にかかる費用負担を軽減できます。

特に設備の老朽化や省エネ対策に取り組む工場にとっては、こうした制度の利用が現実的な選択肢となります。

ここでは、代表的な支援制度の内容と、申請時に押さえておきたいポイントを整理します。

【支援制度の例と対応条件】

環境系の補助金では、たとえばSHIFT事業のように、「工場単位で15％以上」または「システム単位で30％以上のCO₂削減」が条件となる場合があります。これらの制度は年ごとに改定されるため、最新の公募要領を必ず確認してください。

また、自治体によっては、雇用を維持しながら設備を更新する工場向けに独自の支援制度を用意している場合があります。地域特化型の補助金は、食品加工や製造業など対象が限定されていることもあるため、自社が該当するかを事前に調べておきましょう。

補助金を申請する際は、「工事前に申請を完了していること」がほぼすべての制度で求められます。事前着工してしまうと対象外となるため、スケジュール調整が非常に重要です。書類準備には1〜2ヶ月、審査には3〜5ヶ月かかるのが一般的です。

エネルギー削減計画や施工証明など、専門性の高い書類が必要となるため、申請経験のある専門家に相談するのも有効な手段です。

▶︎参考｜環境省SHIFT事業ガイドライン

▶︎参考｜環境省地域脱炭素化推進事業

工場の分電盤の“仕組みと備え”を知ることが、現場を守る第一歩に

工場の分電盤は、毎日の稼働を静かに支えてくれている存在です。
だからこそ、不調が表に出たときには「どうすればいいのか」「現場を止めずに済むのか」と悩みがつきません。
この記事では、分電盤の役割や劣化のサイン、更新のタイミングから、費用の考え方、工事方法、補助金制度まで幅広く整理しました。

「今すぐ工事しなきゃ」と決めつけるのではなく、「まずは知っておく」「選べるようにしておく」ことが、いちばんの備えです。
点検の指摘や経年劣化の不安、経営層への説明の難しさ……どれも他人事ではなく、きっと多くの現場で共通するリアルな声です。

私たちは、その声に耳を傾けながら、一緒により良い選択肢を探していきたいと考えています。

 “責任だから”ではなく、“守りたいから”備える。

その気持ちを、大切にできる現場づくりの第一歩として。

まずは、あなたの工場にとって最適な方法を、一緒に考えてみませんか？
不安を希望に変えるための小さな一歩を、私たちが一緒に支えていきます。

半世紀の歴史！
福岡県行橋市の電気会社
林田電気工業

電気に関するお悩みは
お気軽にご相談ください

専任のスタッフがお客様のご不明な点にお答えいたします。お困りでしたらお電話またはお問い合わせフォームからお気軽にお問い合わせください。

0930-23-7611

受付：月〜金 10:00〜17:00 土日祝日 定休日

施工実績

お問い合わせ
